Le bloc de mousse est collé avec quelques morceaux de scotch double-face, quelques poids assurent le plaquage. Avant de faire la coupe, assurez vous que le fil est bien en situation de départ, à gauche comme à droite. Faites une simulation pour vérifier la course symétrique du fil et qu'aucun obstacle ne gène.

c'est parti !! posez le fil froid en position et mettez la chauffe.

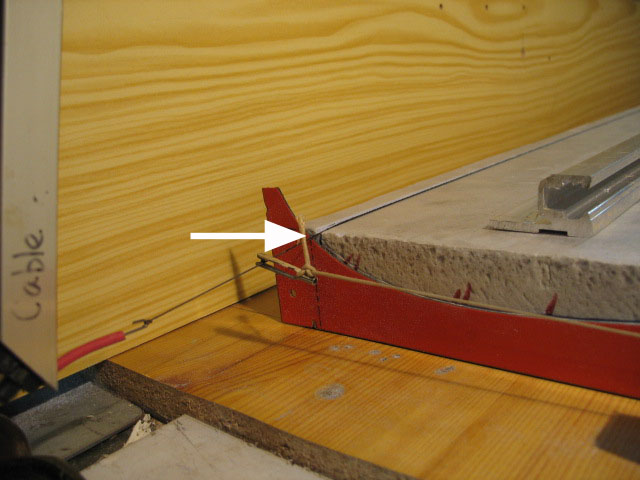

A ce stade, vu la forme marquée du bord d'attaque de mon profil, à 2 mains aidez le fil à descendre doucement et avec la troisième main, retenez la descente de la barre.
Quand le fil a parcouru environ 2cm, vous pouvez laisser la barre faire son boulot, vous n'avez qu'à tenir l'arc vertical en le soulageant un peu et contempler.
La vitesse doit être lente pour que le fil ne soit pas à la traîne au milieu de l'aile, pour cela, vous aurez régler la traction de la barre à l'aide du poids (presse)

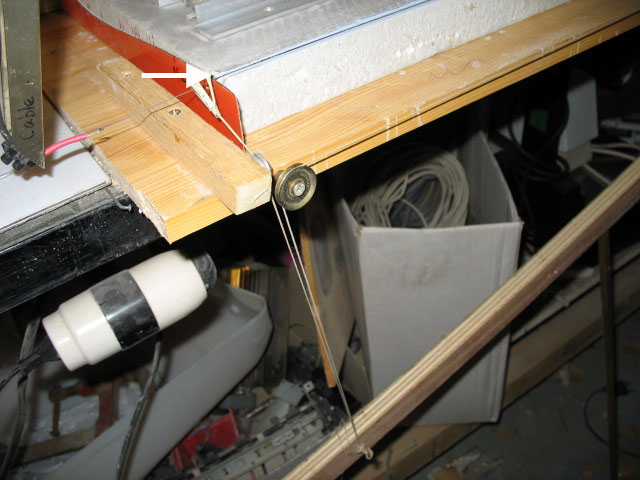

Le fil à mi-parcours.

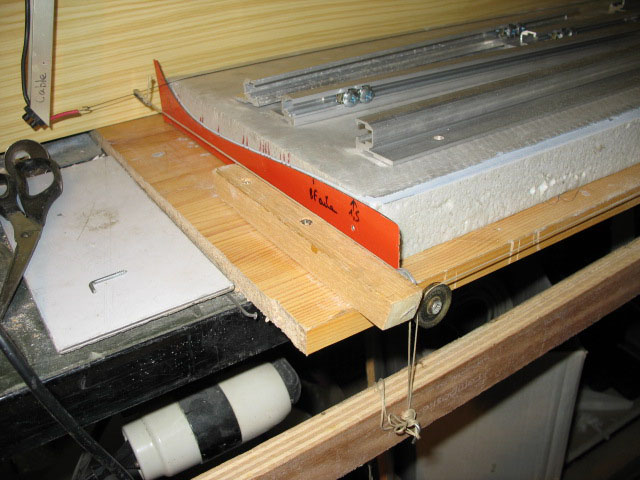

Le fil sort doucement de la mousse, voyez la position de la barre, il faut l'arrêter et enlever l'arc. Pendant qu'il est chaud, essuyez-le avec un chiffon et arrêtez la chauffe.

Et voici le résultat, alors heureux ??
bon, vous n'avez découpé qu'une face. Eh bien, vous retournez la plaque (noyau +dépouille), vous décollez les gabarits et les recollez dans l'autre sens, si c'est un profil symétrique. S'il est asymétrique, vous êtes bon pour vous faire d'autres gabarits (je ne vais pas tout vous mâcher, quand même !).

Voici maintenant les modifs à apporter au système pour découper des ailes trapézoïdales.
Enlever la poulie de renvoi.

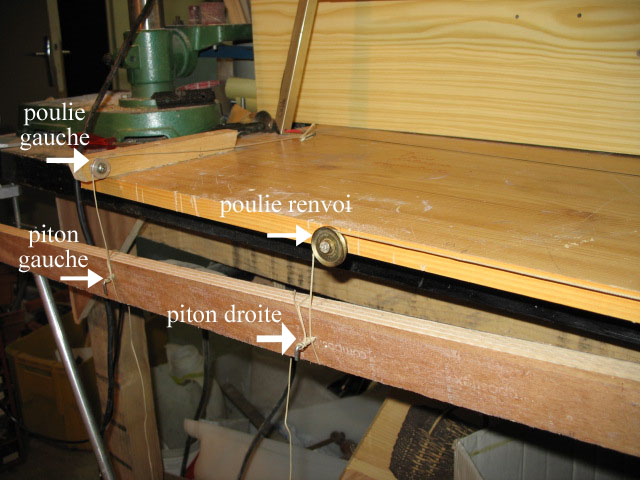

Déplacer le piton de droite à une "certaine" distance de l'axe de la barre et mettre la poulie de renvoi à l'aplomb de ce piton. Sachant que la petite corde de l'aile est découpée coté axe de la barre.
Maintenant un peu de géométrie, nous allons déterminer cette "distance".
Vous connaissez la grande corde (C) de votre aile, ainsi que la petite corde (c). Mesurez la distance (G) de l'axe de la barre au piton de gauche.

La distance (D) de l'axe de la barre au piton de droite est égale à :
c x G divisé par C

C'est du théorique, vérifiez en simulant la découpe, le fil doit être parallèle à l'entrée du bloc de mousse comme à la sortie, peaufinez le réglage de la position du piton de droite.

Vous pouvez respirer...

Pour ceux qui suivent, pour découper dans les mêmes conditions, l'aile gauche et l'aile droite,  soit il faut changer de côté les poulies et le bras, avec les mêmes distances, soit il faut mettre des poulies de renvoi pour inverser l'avance du fil.

Voici une simulation pour vous relaxer : coté gauche, grande corde , bord d'attaque.

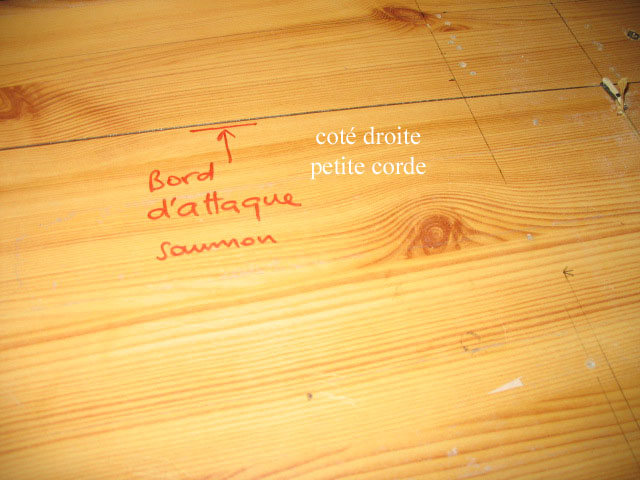

Coté droite, petite corde, bord d'attaque.

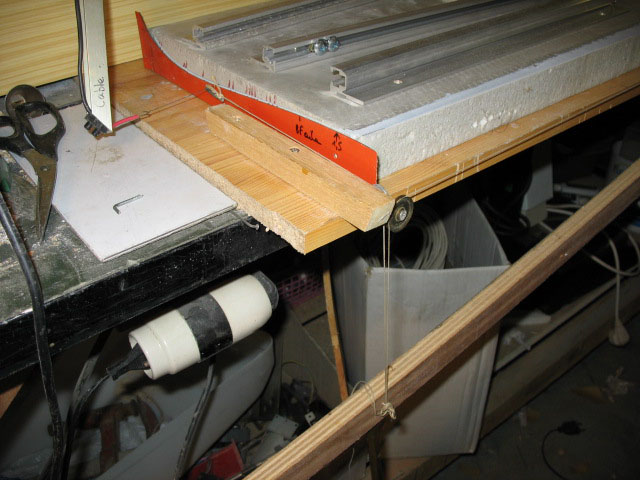

La machine prête à démarrer.

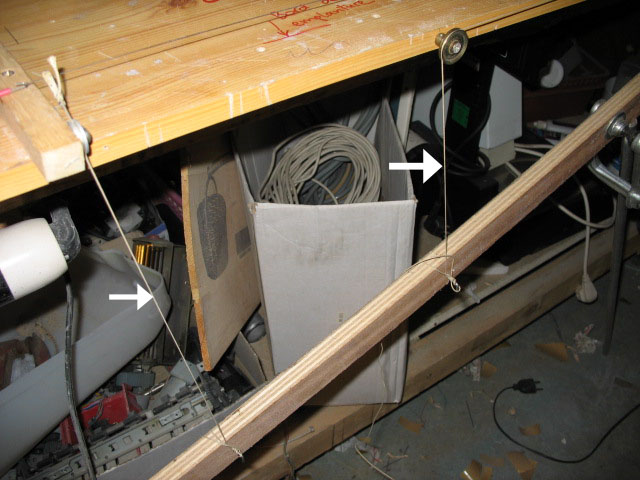

La machine, découpe simulée terminée, notez la différence de longueur des cordonnets droite et gauche.

Le fil chaud, coté gauche a parcouru une corde de 220mm.

Du coté droite, il n'a parcouru que 150mm, soit une différence de 70mm entre les 2 cordes.
si j'applique la formule:  220=C    150= c       1000 pour G

                                             150x1000/220 = 681

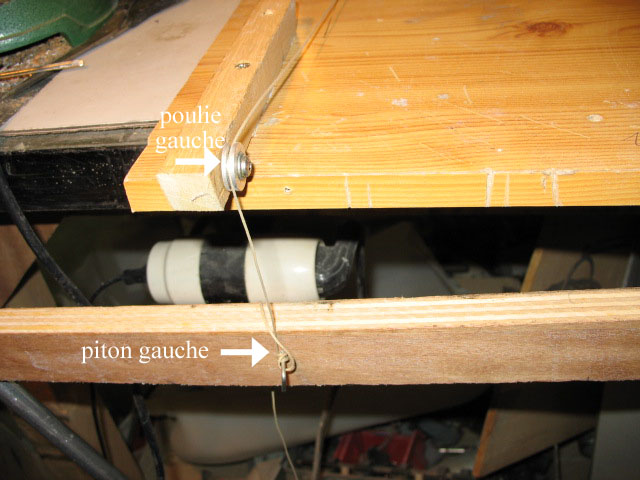

Notez les 2 pitons et l'axe.
